     Карандаши автоматические, карандаши механические, — карандаши со сменными (вставными) пишущими стержнями, которые перемещаются по продольной оси карандаша в поступательном и возвратном направлении. По конструкции рабочего механизма различаются двух видов: с винтовой подачей пишущего стержня по мере его израсходования (АК) и с цанговым зажимом пишущего стержня, освобождающим его при нажатии кнопки (ЦАК).


Карандаши автоматические с винтовой подачей пишущего стержня (АК) состоят из следующих основных деталей:

а) корпуса, в котором вмонтирован механизм подачи стержня;

б) крышки или головки, служащей для нодачи стержня и закрепления держателя;

в) наконечника, обычно конической формы, предназначенного для направления пишущего стержня и, в некоторых моделях, для подачи стержня;

г) держателя (клипса), предназначенного для закрепления карандаша в кармане одежды, портфеле и т. д.;

д) рабочего механизма, служащего для подачи или убирания пишущего стержня путём вращения крышки (головки) или, в некоторых моделях, наконечника.


       Работа механизма заключается в следующем: трубка графитодержателя (в нижний конец которой вставляется пишущий стержень, а в верхний входит толкачик) благодаря имеющимся на трубке и на толкачике выступам при вращении крышки (головки) перемещается: при вращении направо (по направлению хода часовой стрелки) выдвигается наружу (если продолжить вращение, толкачик вытолкнет стержень из трубки графитодержателя и выйдет наружу из наконечника), а при обратном вращении убирается в корпус. В большей части моделей в верхней части ведущей трубки имеется пенал для хранения запасных пишущих стержней в виде пустотелой трубки, закрываемой резиновой пробкой.



     Карандаш автоматический с винтовой подачей пишущего стержня комплектуется запасными графитными стержнями, основные размеры которых (в мм): длина 32, диаметр 1,2; твёрдость М-МТ. Для вставки пишущего стержня необходимо, вращая крышку направо, толкачиком вытолкнуть из трубки остаток стержня, после чего, повернув крышку на 1—2 оборота, чтобы убрать толкачик, в трубку графитодержателя вставить пишущий стержень.




Винтовой автоматический карандаш



1 - ствол; 2 - наконечник; 3 - втулка наконечника; 4 - толкач; 5 - ведушая спираль; 6 - графит



    Карандаши автоматические с винтовой подачей пишущего стержня выпускались разных моделей. По форме выпускались сигарообразными или цилиндрическими с односторонним конусом. Различались расцветкой пластмассовых деталей, декоративным покрытием металлических деталей, которые могут быть никелированными, хромированными или золочёными.

     Основные размеры: длина 72—135 мм, диаметр 8,5—11.




Карандаши автоматические (механические)



1 — АК-24; 2 — АК-15; 3 — ЦАК-6; 4 — КНК-5 (кнопочный); 5 — АК-30; 6 — АК-40; 7 — АК-35



Карандаши автоматические с цанговым зажимом пишущего стержня (ЦАК) состоят из следующих основных деталей:

а) корпуса, в который вмонтирован рабочий механизм;

б) наконечника, предназначенного для направления пишущего стержня;

в) держателя (только у некоторых моделей);

г) рабочего механизма.

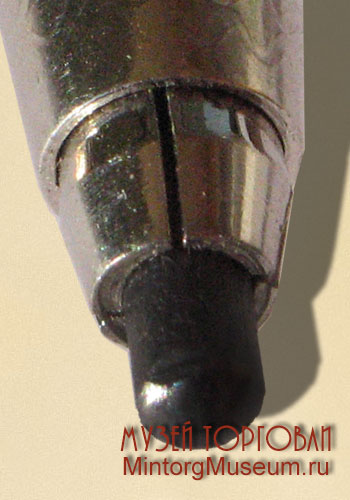

     Рабочий механизм состоит из металлической трубки и надетой на нее спиральной пружины. В трубку вкладывается пишущий стержень. На нижнем конце трубки имеется цанга — пружинящая втулка со сквозным отверстием. Цанга зажимает пишущий стержень в рабочем положении и не допускает выпадение его из корпуса. На верхнем торце корпуса имеется кнопка, при нажиме на которую трубка перемещается книзу корпуса, спиральная пружина сжимается и цанга выходит из наконечника, сжатые до этого лепестки цанги расходятся в стороны и пишущий стержень выпадает из корпуса. В некоторых моделях в механизме имеются две цанги, которые при нажатии на кнопку обеспечивают подачу стержня на определённую величину — кнопочный АК-КНК.

      Карандаши автоматические цанговые комплектовались запасными пишущими стержнями чёрного, красного, зелёного или другого цвета в количестве от 5 до 15 штук.

     Основные размеры пишущих стержней: длина 100—120 мм, диаметр 2—3 мм. Цанговые автоматические карандаши выпускались различных моделей, различавшихся расцветкой пластмассовых деталей и видом декоративного покрытия металлических частей. По форме выпускались шестигранными и круглыми. Основные размеры: длина 113—150 мм, диаметр (расстояние между гранями для многогранных изделий) не более 12 мм.




Карандаш автоматический с винтовой подачей пишущего стержня







     Карандаши автоматические поступали в продажу со вставленными в корпус пишущими стержнями и с запасными стержнями. Изготовлялись по ведомственным ТУ.

     Требования к качеству: пишущий стержень не должен выпадать из наконечника карандаша от собственного веса, а при письме не должен изменять своего положения в продольном направлении; прочное закрепление в гнезде крышки держателя и расположение его вдоль оси карандаша (в автоматических карандашах с держателем), держатель должен быть упругим и при отведении его свободного конца на 4 мм от поверхности крышки должен возвращаться в исходное положение без деформации. Карандаш автоматический должен безотказно работать при температуре до 45° (при более высокой температуре детали карандаша, изготовленные из пластмассы, обычно из полимера, деформируются).




Карандаш автоматический с цанговым зажимом пишущего стержня






        Карандаши автоматические выпускались 1-го и 2-го сортов. Для изделий 1-го сорта допускаются незначительные царапины, наличие малозаметных вкраплений инородных тел и другие. При наличии других мелких дефектов на поверхности карандашей относились ко 2-му сорту. Маркировались карандаши нанесением товарного знака или наименования завода-изготовителя на корпусе, держателе или какой-либо другой детали каждого изделия. Упаковывались в картонные коробки с комплектом запасных пишущих стержней. В коробку вкладывалось руководство по пользованию карандашом, на коробку наклеивалась этикетка с наименованием изделия и завода-изготовителя.




Карандаши автоматические с винтовой подачей и с цанговым зажимом пишущего стержня





       Автоматические карандаши некоторых моделей нашивались по 5—10 штук на художественно оформленные картонные листы. Коробки или картонные листы упаковывались в картонные коробки по 50 или 100 штук. Для изделий 2-го сорта ставился штамп или клеймо «2 с.» на самом изделии, на руководстве и на коробках.


     При транспортировании автоматические карандаши необходимо было предохранять от влаги, хранить следовало в сухих отапливаемых помещениях с температурой не выше 45°, вдали от отопительных приборов. Правила приёмки: для проверки качества при приёмке отбиралось 2% от предъявленных к сдаче изделий, но не менее 10 штук; форма, размеры, качество декоративного покрытия и отделка деталей определялись внешним осмотром и замером отдельных царапин и других дефектов. Работа механизма проверялась испытанием карандаша при письме. В случае обнаружения хотя бы одного карандаша, не отвечавшего требованиям ТУ, отбиралось удвоенное количество изделий для вторичной проверки. Если при повторной проверке обнаруживалось хотя бы одно изделие, но отвечавшее требованиям ТУ, вся партия браковалась. Перед отпуском необходимо было проверить исправность механизма, наличие запасных стержней и показать покупателю, как пользоваться карандашом.




Карандаш автоматический с цанговым зажимом пишущего стержня
