Телевизоры проекционные
Проекционный телевизор «Москва» предназначен для приёма пяти телевизионных программ и УКВ-ЧМ радиовещательных станций. Имеет гнёзда для воспроизведения звукозаписи и записи звукового сопровождения на магнитофон. Схема приёмного тракта и синхронизации, а также развертки аналогична схеме телевизора «Рубин», но имеет некоторые конструктивные особенности. Собран по одноканальной супергетеродинной схеме. Канал изображения также аналогичен телевизору «Рубин», но вместо однокаскадного усилителя сигналов изображения применён двухкаскадный усилитель со сложной схемой высокочастотной коррекции во втором каскаде. Экран приёмной трубки при большой яркости изображения излучает рентгеновские лучи, которые в больших дозах вредны для организма человека. В нормальных условиях, когда трубка вставляется в оптический блок, опасное для здоровья рентгеновское излучение во внешнем пространстве отсутствует, что следует помнить при регулировке аппаратуры с вынутой из оптического блока приёмной трубкой. В этом случае надо по возможности ограничиваться малой яркостью изображения, а при полной яркости смотреть на экран с расстояния не менее 1 м. На таком расстоянии интенсивность рентгеновских лучей ничтожно мала. Для защиты глаз от излишне большой яркости необходимо пользоваться дымчатыми очками. В телевизоре применён оптический блок (рис. 18), в который входит приёмная трубка с фокусирующе-отклоняющей системой и зеркально-линзовый проекционный объектив.
Схема оптического блока проекционного телевизора
Зеркально-линзовый объектив отличается от обычных линзовых фотографических или проекционных объективов относительно высоким коэффициентом полезного использования света.
Усилитель низкой частоты имеет два каскада предварительного усиления и оконечный каскад, собранный по двухтактной схеме на лампах 6П1-П, обеспечивающий выходную неискажённую мощность до 4 вт. Усилитель охвачен глубокой негативной обратной связью и имеет раздельную плавную регулировку тембра. Акустическая система телевизора состоит из пяти громкоговорителей: два 10ГД-1 (низкие частоты), один 5ГД-14 и два 1ГД 9 (высокие частоты). Питание телевизора осуществляется с помощью двух трансформаторов с применением двух кенотронов типа 5Ц 4С. Экран размещается на расстоянии 2,5 м от телевизора и даёт проецируемое изображение размером 900 x 1200 мм. Чувствительность телевизора 100 мкв, что позволяет вести уверенный приём в радиусе 60 вт. Питание от электросети с номинальным напряжением в 110, 127 и 220 в. Потребляемая мощность 275 вт, при приёме УКВ-ЧМ и воспроизведении звукозаписи — 60 вт. Телевизор имеет пульт дистанционного управления, который соединяется гибким шнуром длиной 5 м и позволяет регулировать яркость и громкость звука. Телевизор имеет консольный футляр, фанерованный ореховым шпоном, и проекционный выносной экран размером 900 х 1200 мм. Такой экран достаточен для аудитории до 250 человек. Зрительный экран выполнен из листового алюминия. Особой обработкой ему придаются свойства направленного действия — он отражает свет преимущественно в зону расположения зрительных мест. Подставкой экрану служит его футляр — две раздвигаю¬щиеся рамы из алюминиевых труб. С помощью простого механизма экран, сложенный в нерабочем состоянии, разворачивается и фиксируется в рабочем положении на высоту 95 см от пола, с углом наклона 7°. Вес телевизора 53 кг, экрана 17 кг.
Консольный телевизор «Топаз» — модернизированная модель телевизора «Москва». Отличается от него применением несколько иной схемы, незначительными конструктивными изменениями и возможностью приёма 12 телевизионных программ. Акустическая система также состоит из пяти громкоговорителей, включённых по схеме разделения каналов. Два громкоговорителя 4ГД-1 (низкие частоты) установлены на передней панели футляра, а три, один 2ГД-3 и два ВГД-1 (высокие частоты), расположены в специальном выносном футляре, который крепится на проекционном экране, что обеспечивает получение эффекта совместимости звукового сопровождения с изображением.

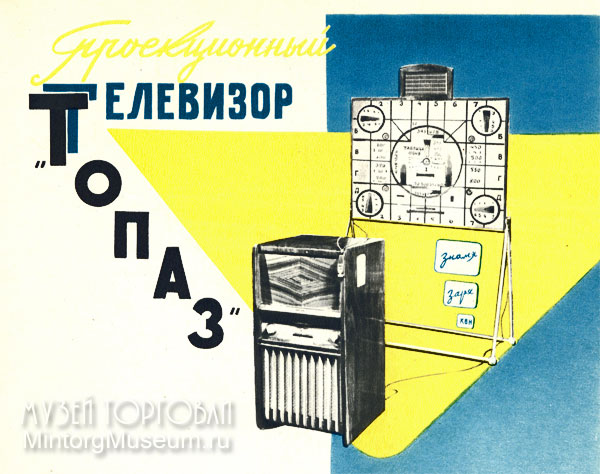

Проекционный телевизор "Топаз", 1959 год
Проекционный телевизор «Топаз», разработанный на Московском заводе телевизионной аппаратуры, был предназначен для обслуживания больших аудиторий (в домах отдыха, красных уголках, клубах и т. д.).
Телевизор обеспечивал приём передач на любом из 12 каналов, приём радиовещательных УКВ-ЧМ радиостанций, а также прослушивание граммофонных (виниловые пластинки) и магнитофонных записей.
Размер экрана 90X120 см (1,08 м²). Кинескоп — 6ЛК1Б (срок службы составлял 500 часов). Чувствительность — не хуже 100 мкв, что обеспечивало приём телевизионных передач на расстоянии до 3 км.
Разрешающая способность по вертикальному клину в центре — не менее 500 линий.
В телевизоре было 28 ламп и 17 полупроводниковых диодов. Достижения телевизионной техники, использованные в схеме, позволяли получать устойчивое и качественное изображение. К ним относились: автоматическая регулировка усиления, дополнительный селектор, инерционная автоподстройка частоты строк, регулятор чёткости и т. д.
Высококачественное звучание обеспечивалось усилителем низкой частоты с выходной мощностью 8 вт и пятью громкоговорителями, включёнными по схеме разделения каналов.
Для воспроизведения нижних звуковых частот были предначены 2 громкоговорителя типа 4ГД-1, расположенные в нижней части футляра, на лицевой его панели. Для создания у зрителей впечатления совмещения в пространстве звука с изображением два среднечастотных громкоговорителя типа 2ГД-3 и один высокочастотный громкоговоритель типа ВГД-1 были помещены в выносном агрегате, который при эксплуатации устанавливался над экраном.
Включение и выключение телевизора производилось с помощью клавишного переключателя. Для удобства было предусмотрено клавишное переключение тембра, позволявшее быстро установить нужный тембр звучания в зависимости от характера передачи. Полоса воспроизводимых частот 60÷12000 гц. В комплект телевизора входил пульт дистанционного управления, позволявший регулировать на расстоянии яркость, громкость и фокусировку.
Выносной отражательный экран телевизора обладал высокой направленностью и отражал максимум полезного света к зрителям. Он был выполнен из специально обработанного алюминия. Подставкой экрану служили две раздвигающиеся рамы из алюминиевых труб.
По сравнению с ранее выпускавшимся проекционным телевизором «Москва» в новой модели была повышена надёжность при эксплуатации и снижена себестоимость. Одновременно была изменена схема и конструкция высоковольтного выпрямителя на 25 кв. Предусмотрен был также удобный доступ к монтажу для ремонта.
Футляр телевизора был фанерован ценными породами дерева и отполирован.
Потребляемая телевизором мощность 275 вт; вес 53 кг. Вес выносного экрана 17 кг. Габариты телевизора: 920X490X450 мм. Размер экрана: 1045X1345 мм.
При эксплуатации телевизор устанавливали на расстоянии 2,5 м от экрана.
Цена в 1959 году составляла 7000 рублей.
Проекционный телевизор "Сафари", (Philco, США, 1959 год)
Американский портативный 13-канальный телевизор «Сафари» (фирма «Филко») был собран на полупроводниковых приборах (21 триод и несколько диодов) с применением печатного монтажа. «Сафари» являлся разновидностью проекционного телевизора. В нём был применён миниатюрный кинескоп (размер экрана по диагонали 5 см) с электростатической фокусировкой и электромагнитным отклонением луча. Кинескоп был установлен в тёмной камере вертикально. Изображение с экрана проектировалось на наклонную стеклянную пластинку и затем на вогнутое зеркало. Телезрители воспринимали изображение с вогнутого зеркала через стеклянную пластинку. Благодаря такой системе получалось изображение, равное по размеру изображению на экране, величина которого по диагонали 36 см. Специальный навес над экраном телевизора позволял смотреть передачи даже при ярком дневном свете. Наклон навеса регулировался по желанию зрителей.
Потеря яркости изображения во время проекции компенсировалась большой яркостью кинескопа и тем, что поверхность стеклянной пластинки, обращенная к экрану кинескопа, имела алюминиевое покрытие и отражало 72% света, излучаемого кинескопом.
В телевизоре был установлен один круглый громкоговоритель диаметром 7,5 см. Приём телевизионных программ вёлся на встроенную раздвижную антенну. На задней панели телевизора находились гнёзда для наушников.
Телевизор мог работать от сети переменного тока напряжением 117 в и от аккумуляторной щелочной батареи напряжением 7,5 в. При работе от сети переменного тока понижающий трансформатор, два выпрямителя на полупроводниках и фильтр обеспечивали необходимое напряжение в 6 в.
Батарея была рассчитана на непрерывную работу в течение 4 часов, после чего её следовало перезарядить. При периодической перезарядке батарея в общей сложности без замены мог работать от 80 до 100 часов.
Телевизор снабжался кожаным футляром с ручкой для переноски. Габариты телевизора 21,3 X 42,2 X 14,3 см; вес 7 кг.
