Пылесосы бытовые
Пылесосы электрические бытовые - универсальные домашние машины, предназначенные для уборки пыли и мелкого мусopa в помещениях и чистки от пыли предметов домашнего обихода. Благодаря применению специальных насадок, входящих в комплект универсальных пылесосов, пылесосы могут использоваться для выполнения самых вообразных домашних работ, например для чистки домашних животных, увлажнения шуха, опрыскивания дезинфицирующими и другими жидкостями комнатных растений и мебели, побелки и окраски стен и потолков, окраски и лакировки мебели, предметов домашнего обихода и кузовов автомобилей, мойки кафельных, крашеных и линолеумных полов, мебели и других предметов, распыления порошкообразных и кристаллических дезинфицирующих и других веществ, а также для стирки и сушки белья, проветривания одежды в шкафу или вещей в чемодане, натирки полов и т. п.
Работа пылесосов основана на принципе всасываниния в корпус пылесоса вместе с воздухом пыли, снятой с очишаемых предметов, фильтрации его и отведении (нагнетании или выброса) очищенного воздуха обратно в помещение.
Пылесосы состоят из следующих основных частей: электродвигателя, воздушного насоса, создающего необходимую степень разрежения для всасывания воздуха и пыли из помешещения и пылесборника, где собирается мелкий мусор и пыль. В бытовых пылесосах СССР шестидесятых годов применялись однофазные коллекторные быстроходные (до 9000—18000 об/мин) сериесные электродвигатели мощностью 60—600 вт и воздушные насосы с 1—3 турбинками. Лопасти турбинок сообщают частицам воздуха значимое ускорение (до 20—45 м/сек), в результате чего у входного отверстия пылесоса образуется разрежение и происходит всасывание наружного воздуха. Степень разрежения, создаваемая пылесосом, является одной из основных его эксплуатационных характеристик и зависит от числа оборотов электродвигателя, диаметра корпуса пылесоса, площади лопаток и количества турбинок в его воздушном насосе. Пылесборники в пылесосах бывают наружными (съёмными) или внутренними, располагающимися в корпусе пылесоса. По конструкции электрические бытовые пылесосы подразделялись на прямоточные и вихревые.
В прямоточных пылесосах поток воздуха, засасываемый во входное отверстие, попадает в тканевый пылеуловитель (пылесборник), играющий роль фильтра, затем проходит через турбинки воздушного насоса, обтекает электродвигатель, охлаждая его, и через выходное отверстие выталкивается наружу. Достоинством прямоточных пылесосов являются их сравнительно небольшие размеры и вес, а недостатком — значительное падение разрежения с набором пыли и мусора в пылесборнике.

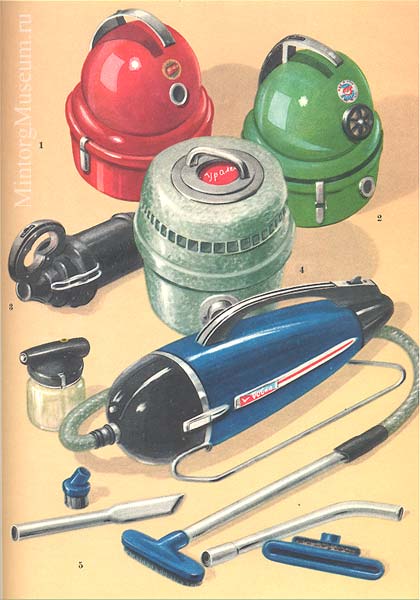

Пылесосы
Пылесосы: 1 - Вихрь; 2 - Буран; 3 - Урал ПР-56; 4 - Уралец; 5 - Чайка

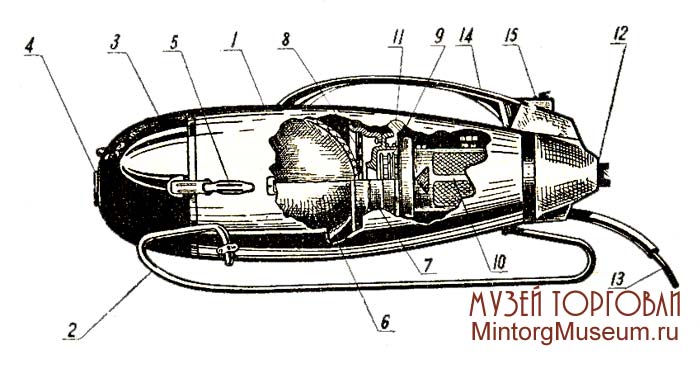

Устройство прямоточного пылесоса
Устройство прямоточного пылесоса: 1 — корпус; 2 — полозья корпуса; 3 — передняя съёмная крышка; 4 — входное отверстие с фальнем для крепления гибкого шланга; 5 — накидные замки для крепления передней крышки; в — съёмный тканевый фильтр-пылесборник; 7 — воздушный насос; 8 — защитная диафрагма (перфорированная пластинка воздушного насоса); 9 — турбинки воздушного насоса; 10 — электродвигатель с помехоподавляюшнм устройством; 11 — резиновый амортизатор; 12 — выходное отверстие; 13 — соединительный шнур; 14 — ручка; 15 — выключатель с перекидной ручкой
В вихревых пылесосах поток воздуха направляется вдоль внутренней стенки пылесоса, при этом мелкий мусор и пыль, ударяясь о щиток-направительи стенки корпуса, оседают в металлическом или в пластмассовом пылесборнике (нижний полукорпус пылесоса). Затем воздух проходит вторую очистку на съёмном тканевом или бумажном микрофильтре, обтекает турбинки насоса и электродвигатель, охлаждая его, после чего выталкивается наружу. Достоинством вихревых пылесосов является создаваемая ими высокая степень разрежения, незначительное изменение степени разрежения с набором пыли, а также возможность уборки влажного мусора, песка, осколков стекла и т. п.; недостатком их являются относительно большие габариты и вес.

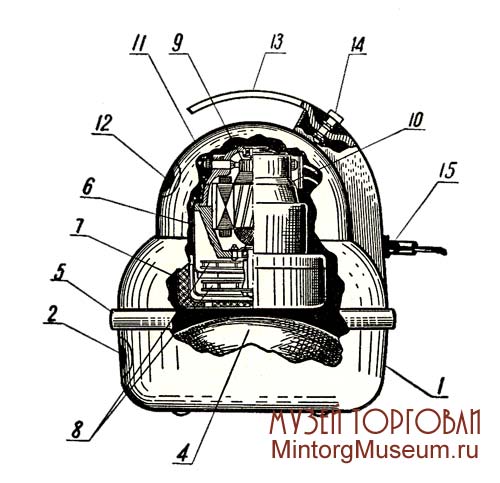

Устройство вихревого пылесоса
Устройство вихревого пылесоса: 1 — нижний полукорпус пылесоса — пылесборник; 2 — входное отверстие и фланец для крепления гибкого шланга; 3 — трубка с отражателем-направителем; 4 — съёмный тканевый фильтр; 5 — резиновый уплотнитель; 6 — воздушный насос; 7 — защитная проволочная сетка воздушного насоса; 8 — турбинки воздушного насоса; 9 — электродвигатель; 10— помехоподавляющее устройство; 11 — верхний полукорпус пылесоса; 12 — выходное отверстие и фланец для присоединения гибкого шланга; 13 — ручка; 14 — выключатель; 15 — соединительный шнур со штепсельной вилкой
Для выполнения различных работ универсальные электропылесосы комплектуются тем или иным набором насадок и приспособлений. К ним относятся, например: шланг соединительный гибкий, трубы удлинительные, пылеуловители (наконечники) малые, пылеуловитель большой, щётка малая, щётка большая, щётка ковровая, пылеуловитель щелевой, пылеуловители конический и изогнутый, наконечник-скребница, насадка-распылитель, насадка-пульверизатор, насадка-полотёр, насадка-тепловентилятор (фен), стиральная насадка, тележка (для вихревых напольных пылесосов).

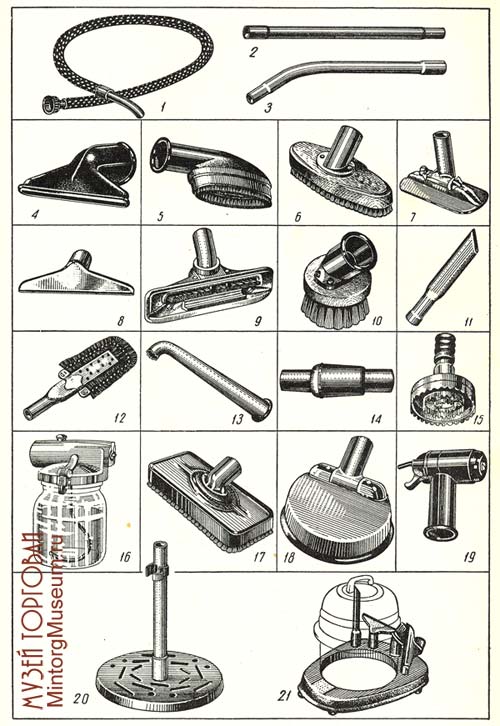

Принадлежности советских пылесосов
Принадлежности пылесосов: 1 — шланг соединительный гибкий; 2 — труба удлинительная прямая; 3 — труба удлинительная изогнутая; 4 — пылеуловитель овальный малый; 5 — пылеуловитель овальный малый со щёткой; 6 — щётка (пылеуловитель) овальная большая с неподвижным патрубком; 7 — пылеуловитель овальный большой с подвижным патрубком; 8 — пылеуповитель овальный большой с неподвижным патрубком; 9 — пылеуловитель большой с подвижным патрубком, однорядной щёткой, регулирующейся по высоте щёткой и подвижной гребенкой; 10 — щётка (пылеуловитель) круглая; 11 — пылеуловитель щелевой; 12 — пылеуловитель щелевой со щёткой-ершом; 13 — пылеуловитель конический изогнутый; 14 — распылитель; 15 — пылеуловитель-скребница; 16 — пульверизатор; 17 — насадка полотёрная с неповоротным патрубком; 18 — насадка полотёрная с поворотным патрубком; 19 — насадка-злектротепловентилятор; 20 — насадка стиральная; 21 — тележка для вихревых пылесосов
Шланг соединительный гибкий служил для присоединения различных насадок ко входному или выходному отверстию пылесоса. Состоял из гибкой трубы из прорезиненной ткани в х.-б. оплётке, с прямым или изогнутым металлическим наконечником на одном конце и с соединительным патрубком с другой.
Трубы удлинительные служили для соединения насадок с гибким шлангом для удобства пользования ими. Изготовлялись из металла прямые и изогнутые; имели незначительное коническое сужение на одном конце для соединения между собой и насадками.
Пылеуловители (наконечники, сопла) бывали овальные малые, овальные большие (в т. ч. ковровые), щелевые и конические.
Пылеуловитель (наконечник) овальный малый применялся для очистки от пыли одежды, меховых изделий, портьер, занавесей, гардин, мягкой мебели, постельных принадлежностей, сидений и обивки автомобилей и т. п. Изготовлялся из металла или пластмасс, иногда с шарнирным патрубком, с однорядной плоской или овальной щёткой.
Пылеуловитель (наконечник) овальный большой применялся для очистки от пыли и мусора ковров, ковровых дорожек, мягкой мебели, больших портьер, гардин и т. п. Изготовлялся из металла или пластмасс с неподвижным или подвижным (шарнирным) патрубком (ковровые), с однорядной плоской щёткой, с шарнирным патрубком и однорядной щёткой или с шарнирным патрубком, однорядной щёткой и металлической или пластмассовой подвижной гребёнкой, перекрывающей всасывающее отверстие. При движении такой насадки вперед всасывающее отверстие открывается полностью, чем облегчается уборка пыли и мусора с поверхности ковра; при движении назад гребёнка перекрывает всасывающее отверстие, оставляя лишь узкую щель, при этом увеличивается степень разрежения (сила всасывания), что облегчает всасывание глубоко- лежащей пыли.
Пылеуловитель (наконечник) щелевой применялся для очистки от пыли швов и складок одежды, углов обивки мягкой мебели и обшивки автомобилей, уборки пыли из батарей центрального отопления, углов и из других труднодоступных мест. Изготовлялся из металла или пластмасс и иногда снабжался щёткой-ершом.
Пылеуловители (наконечники) конический и изогнутый применялись для удаления пыли из труднодоступных мест, например из музыкальных инструментов (пианино, роялей и т. п.).
Щётки-насадки подразделялись на большие и малые. Большие шётки применялись для уборки пыли и мусора с полов, стен и потолков. Изготовлялись из металла, пластмасс и дерева с неподвижным или шарнирным патрубком. Имеют длинный ворс. Малые щётки применялись при очистке от пыли карнизов, дверей, картин, лепных украшений, книг, головных уборов, электрической проводки, электрических светильников, статуэток и прочих предметов сложной конфигурации.
Наконечник-скребница применялся для чистки комнатных и домашних животных. Изготовлялся из металла или пластмасс. Имел зубчатую кромку или жёсткую нейлоновую щётку.
Насадка-распылитель присоединялась к выходному отверстию пылесоса и работала на принципе нагнетания воздуха. Имела металлический корпус с камерой для засыпки порошка и металлическую или пластмассовую решётку с мелкими отверстиями, через которую происходило распыление порошка.
Насадка-пульверизатор присоединялась к выходному отверстию пылесоса. Применялась для побелки стен и потолков, дезинфекции помещений, окраски и покрытия лаком мебели, покрытия полов мастикой при их натирке, опрыскивания комнатных растений. ягодных кустов и деревьев, мойки кафельных, линолеумных и крашеных полов, увлажнения воздуха в помещениях и т. п. Представляла собой металлическую или пластмассовую крышку с воздушным распылителем и резиновой уплотнительной прокладкой, укрепляемую на стеклянной банке с помощью двух защёлок или на резьбе.
Насадка-тепловентилятор присоединялась к выходному отверстию пылесоса. Применялась для сушки волос, фотоснимков, мелкого белья и т. п. Состояла из корпуса с ручкой и смонтированных в нём крылатки и нагревательного элемента. Струя воздуха при выходе из прибора имела температуру 60—70°.
Полотёрная насадка применялась для натирки и полировки полов. Представляла собой либо неподвижную прямоугольную щётку с резиновым амортизатором по краям, либо агрегат с редуктором и подвижными щётками, присоединяемый к электродвигателю пылесоса.
Стиральная насадка состояла из штампованного стального поддона диаметром 310 мм и высотой 30 мм, патрубка и соединительной алюминиевой трубки В поддоне были выштампованы отверстия для циркуляции стирального раствора, в верхней части трубки сделаны вырезы, закрывающиеся заслонкой в результате чего можно было регулировать подачу воздуха. Для стирки белья выходное отверстие пылесоса гибким шлангом соединялось с трубкой и поддоном, который устанавливался на дно стирального бака диаметром не менее 320 мм. В бак загружалось до 2 кг белья (сухой вес) и заливался стиральный раствор. При включении пылесоса нагнетаемый в поддон воздух интенсивно перемешивал раствор. Стирка х.-б. и льняного белья продолжалась около 10 минут, вискозного и шёлкового белья — 6 минут. Бельё рекомендовалось стирать в двух растворах по 6—10 минут.
Тележка для напольных вихревых пылесосов служила для удобства пользования тяжёлыми напольными вихревыми пылесосами, не имеющими на корпусе приспособления для их передвижения.
Резиновый патрубок-глушитель, входящий в комплект некоторых пылесосов, надевался на выходное отверстие пылесоса для уменьшения шума от выходящей струи воздуха и направления её вверх, что устраняло поднятие пыли при работе пылесоса.
По назначению электрические бытовые пылесосы подразделялись на напольные (универсальные и ковровые) и ручные.
Ассортимент бытовых пылесосов (1959 год)
Бытовые пылесосы ещё в шестидесятые годы выпускались напряжением 127 или 220 в. Позднее только на 220 в.
Маркировка, содержащая наименование или товарный знак изготовителя, марку пылесоса, род тока, номинальное напряжение (в в), номинальную потребляемую мощность (в вт), заводской номер и год выпуска пылесоса, наносились на металлическую пластинку, прикрепляемую к корпусу пылесоса.
Пластмассовые детали пылесосов не должны были иметь трещин и дефектов поверхности (сколов, непропрессованных мест, аблоя и т. п.), декоративные антикоррозийные покрытия металлических деталей должны были быть прочными. Длина соединительного шнура марки ШВРШ или ШРПЛ не менее 6 м (за исключением пылесосов-щёток). Шнур должен был быть предохранён от перетирания и натяжения в местах присоединения. Соединения насадок с удлинительными трубами, гибким соединительным шлангом и входным или выходным отверстиями пылесоса должны были быть прочными и достаточно герметичными (это можно было проверить поднесением пламени зажженной спички при работающем пылесосе). Вращающиеся детали пылесоса должны были быть хорошо сбалансированы и не создавать значительного шума при его работе.
Пылесосы упаковывались в плотные картонные коробки вместе с паспортом и инструкцией к пользованию. На коробке указывался цвет окраски корпуса пылесоса. Для транспортирования коробки с пылесосами упаковывались в деревянные ящики.
Хранение — Электротовары.
Пылесос "Вента", 1959 год
Конструкторским бюро Вильнюсского завода электросварочного оборудования разработана новая модель электропылесоса «Вента». Корпус пылесоса бочкообразной формы, цельноштампованный из листовой холоднокатаной стали.
В верхней части корпуса смонтированы коллекторный электродвигатель (мощность 500 вт, напряжение 127 или 220 в при частоте 50 гц, номинальное число оборотов 14 000 в минуту), вентилятор и фильтр против радиопомех. Разрежение — 1100 мм вод. ст.
Части корпуса соединяются двумя накидными из пружинящей стали замками-крючками и уплотняются в месте разъёма резиновым кольцом, в котором закрёплен плотный хлопчатобумажный фильтр.
Гибкий шланг крепится к пылесосу пластмассовым наконечником на резьбе и гайкой (в боковой поверхности нижней части корпуса). Уменьшение силы выброса воздушного потока осуществляется круглым рассекателем с кольцевыми рёбрами и латунной мелкой сеткой.
В отличие от пылесосов других марок, «Вента» снабжён универсальным выключателем, позволяющим производить ручное и ножное включение, и регулятором вакуума. Регулятор представляет собой резиновое кольцо, натянутое на алюминиевую трубку гибкого шланга. В трубке и кольце вырезаны овальные отверстия, от степени совмещения которых меняется разрежение.
Пылесос «Вента» имеет также перфорированный поддон с центральной трубкой, предназначенный для стирки белья. При пользовании это приспособление ставится на дно стирального бака, пылесос через трубку нагнетает внутрь поддона воздух, который, проходя через стиральный раствор, непрерывно перемешивает бельё.
В комплект входит комбинированная щётка с двумя сменными колодками (для подметания пола и для чистки ковров).
Наружные поверхности металлических деталей пылесоса (кроме трубок) покрываются «кристаллитом» или эмалями светлых тонов. Габариты электропылесоса: диаметр 300 мм, высота 325 мм. Вес (без насадок) 7 кг, вес всего комплекта в упаковке 12,8 кг.
Стоит электропылесос 450 рублей (1959 год).
"Новые товары", 1959
Пылесос на воздушной подушке "Hoover", 1959 год
Английская фирма «Hoover» разработала пылесос оригинальной конструкции, который для перемещения по полу не нуждается в колёсах или полозьях. Во время работы он поддерживается навесу на высоте в несколько миллиметров от уровня пола давлением выходящего воздуха. Если при перемещении пылесоса на его пути встречается порог или ступенька, то он в силу разницы в уровне поверхности опускается на пол.
По форме пылесос напоминает шар. Воздух, облегчающий перемещение пылесоса, выходит из нижней части шара с усеченной поверхностью. Пылесос снабжён гибким гофрированным шлангом из пластмассы (типа гувер-флекс), растягивающимся примерно на длину в два раза больше нормальной. В связи с этим облегчается уборка пыли в трудно доступных местах, так как отпадает необходимость в перемещении пылесоса. Длина шланга в свободном состоянии 2,2 м, а в растянутом 4,2 м.
Большинство принадлежностей к пылесосу выполно из лёгкой и красивой пластмассы. В комплект к пылесосу входит женский фартук с карманами специальной формы для размещения в них насадок или сменных деталей пылесоса.
Сборка пыли производится в бумажный мешок, изготовпенныи из специальной фильтровальной бумаги. После наполнения пылью мешок выбрасывается, а на его место ставится новый. Это очень удобно и гигиенично. Включается пылесос при помощи ножной педали.
Вес пылесоса 6,6 кг, вес принадлежностей 2,7 кг, диаметр корпуса 350 мм. Потребляемая мощность 600 вт. Производительность пылесоса 25 л воздуха в секунду; разрежение создаваемое пылесосом, 1600 мм водяного столба.
В комплекте принадлежностей имеется дополнительна насадка, которая укрепляется в выходном отверстии и используется для выдувания пыли в узких местах и щелях.
"Новые товары", 1961

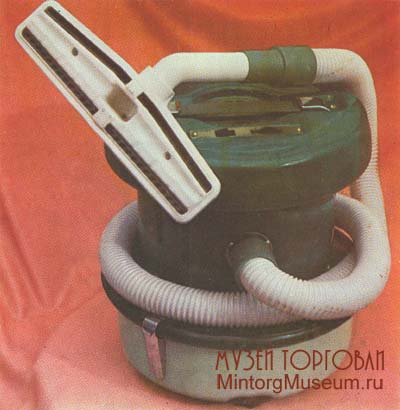

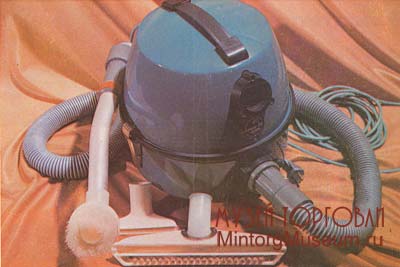

Пылесос "Урал"
Пылесос "Урал". Цена в 1980 году - 58 рублей

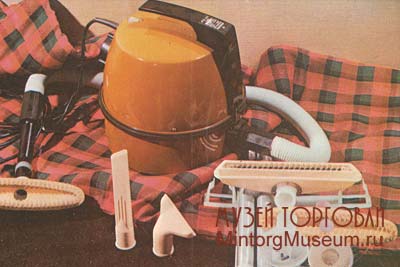

Пылесос "Вихрь-8А"
Пылесос "Вихрь-8А". Цена в 1980 году - 42 рубля
Пылесос "Вихрь-6М"
Пылесос "Вихрь-6М". Цена в 1980 году - 41 рубль

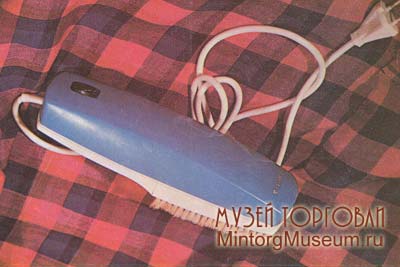

Электрощётка-пылесос "Ветерок-3"
Электрощётка-пылесос "Ветерок-3" снимает лёгкую неслежавшуюся пыть с одежды и мягкой мебели. Напряжение - 220 В, потребляемая мощность - 55 Вт, пылеёмкость - 15 г, габариты - 285х75х95 мм, масса - 0,85 кг. Цена в 1980 году - 13 рублей.
