Телефоны

Телефонные аппараты (телефоны) современности почти ничего общего не имеют с теми аппаратами, которые использовались ещё не так давно. Однако, телефоны, ушедшего времени, ещё встречаются, если и не как действующие аппараты, то как переделанные или как предметы интерьера. Уход телефонов с дисковым набором номера произошёл довольно быстро и это коснулось всех аппаратов, в т.ч. и таксофонов (а теперь и кнопочные таксофоны импортного производства с оплатой карточкой просто ликвидируются). Встретить дисковый телефон сложно. Разве что у стариков, или на КПП предприятий, или... где ещё? сложно сказать... А аппараты пятидесятых совсем пропали...

Говорить о каком-то модельном разнообразии аппаратов СССР пятидесятых годов не приходится - только строгие утилитарные тяжёлые, основательные телефоны.

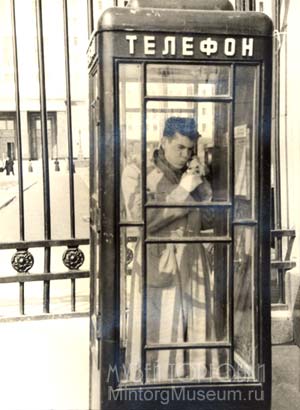

Таксофон

ТЕЛЕФОН ЗА ГОРОДОМ

Как напоминанье горькой шутки,

А точнее — просто общей кары,

В перекошенной узкой будке

Телефон был подвешен старый.

Сколько раз я на нём вызванивал,

Убеждался, теряя терпенье:

Телефон — это только название

Одного большого мученья.

Но в науку, конечно, веря,

Наклонившись над трубкой снова,

Так кричал, что за тонкой дверью

Было слышно каждое слово.

Где находится наша квартира,

Как порядок мне нравится здешний,

Отдаление от внешнего мира

Получалось действительно внешним.

И пока мы живём на даче,

Будет это мучение длиться.

Представляешь теперь, что значит

Мне отсюда тебе дозвониться...

Шпаликов Г. Ф.

Телефонные аппараты по назначению подразделяются на две группы: общего пользования и специальные.

Телефоны состояли из микротелефонной трубки и корпуса, внутри которого были размещены вызывные приборы, коммутационное устройство и дополнительные элементы и узлы, связанные с работой аппарата и его схемой.

Микротелефонная трубка являлась разговорным прибором, состоящим из телефона и микрофона, включаемых в линию при помощи трансформатора (индукционной катушки). Микрофон (передатчик) служил для преобразования звуковых колебаний в электрические, а телефон (приёмник) — для преобразования электрических колебаний в звуковые. К вызывным приборам относились приборы посылки и приёма вызова, звонок, индуктор (в аппаратах МБ — местной батареи) и номеронабиратель (в аппаратах АТС). К коммутационному устройству относились рычажной переключатель с контактными пружинами, который переключает схему аппарата с вызова на разговор и наоборот. К дополнительным элементам и узлам относились: трансформатор, конденсаторы, клеммная плата для подключения микрофона и номеронабирателя, блок-контакты (во взрывобезопасных), магнит кассирования, монетный механизм, копилка (в таксофонах) и т. д.

В зависимости от питания микрофона телефоны подразделялись на:

а) телефонные аппараты системы местной батареи (МБ), в которых микрофон питался от батареи, расположенной внутри корпуса телефона или поблизости от него;

б) телефонные аппараты системы центральной батареи (ЦБ), в которых микрофон получает питание от центральной станционной батареи телефонной станции.

К телефонным аппаратам ЦБ относились также и аппараты АТС, отличавшиеся от аппаратов ЦБ тем, что они имели номеронабиратель для вызова абонента и предназначались для включения в АТС, где соединение абонентов происходило автоматически. Телефонные аппараты ЦБ не имели номеронабирателя и включались в телефонные станции ручного обслуживания.

Телефонные аппараты МБ допускали осуществление телефонную связи не только через коммутаторные установки и телефонные станции ручного обслуживания, но и самостоятельно между собой, ввиду наличия у них автономных источников питания, чего не допускали телефонные аппараты АТС и ЦБ.

Телефонные аппараты общего пользования бывали настенные, настольные и унифицированные, и специальные — преимущественно настенные.

Телефонные аппраты общего пользования комплектовались:

а) микрофонной трубкой с микротелефонным шнуром;

б) колпаком телефонного аппарата с мостиком рычажного переключателя и отбойными кнопками, на наружной части которого в аппаратах АТС устанавливался номеронабиратель, а в аппарате БАГТА-50-МБ — индуктор типа ИМ-6;

в) основанием телефона, на котором были смонтированы трансформатор, конденсаторы. звонок, рычажной переключатель и клеммная плата, а в аппарате ТАУ-1-МБ — индуктор;

г) линейной клеммной розеткой со шнуром (в аппаратах настольного типа).

Колпаки телефонных аппаратов, линейные клеммные розетки, рукоятки микротелефонных трубок, рупоры, кольца для крепления рупоров и ушные раковины изготовлялись из пластмассы, в основном чёрного цвета. Основания телефонов изготовлялись из листовой стали и покрывались механически прочным лаком, по цвету соответствующим колпаку телефонного аппарата; основание настольного телефона имело четыре резиновые ножки. Внутри аппарата на передней части основания наклеивалась схема аппарата. Крепление основания к колпаку телефона осуществляось винтами.

Настольные телефонные аппраты: БАГТА-50-АТС, БАГТА-50-ЦБ, БАГТА-50-ЦБ специальные, БАГТА-50-МБ, ТАН-6-МБ-ЦБ, ТАК-47м-АТС, Виктория-АТС, Виктория-ЦБ.

Телефонные аппараты типа БАГТА монтировались в корпусе продолговатой формы настольного типа.

БАГТА-50-АТС предназначались для включения в телефонные станции системы АТС.

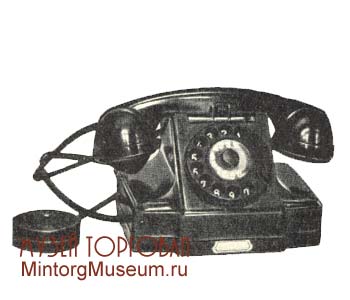

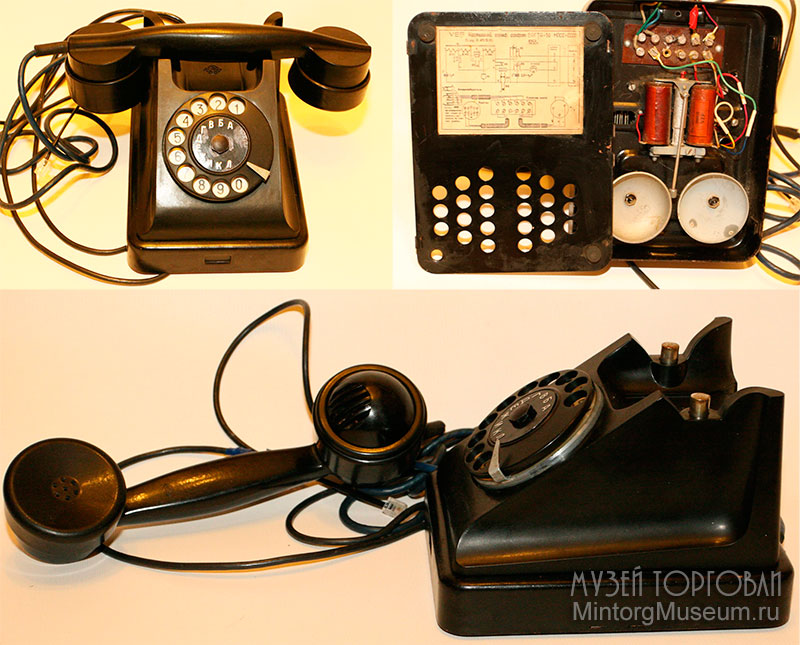

Телефонный аппарат БАГТА-50-АТС

БАГТА-50-ЦБ предназначался для включения в станции ручного обслуживания и коммутаторные установки системы ЦБ.

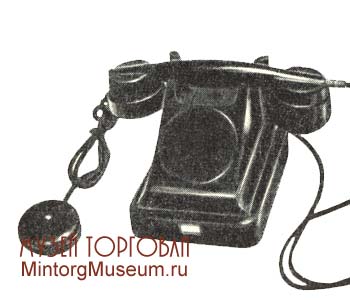

Телефонный аппарат БАГТА-50-ЦБ

БАГТА-50-ЦБ специальный предназначался для диспетчерской связи; дополнительно имел кнопку вызова.

БАГТА-50-МБ предназначался для включения в станции ручного обслуживания системы МБ или для работы самостоятельно между собой.

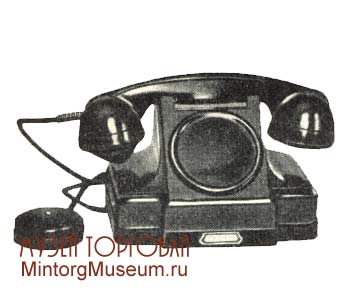

Телефонный аппарат ТАН-6-МБ-ЦБ

ТАН-6-МБ-ЦБ предназначался для включения в ручные телефонные станции ручного обслуживания и коммутаторные установки системы ЦБ. Отличался от телефонного аппарата БАГТА конструктивным и внешним исполнением, имел сменный телефонный капсюль.

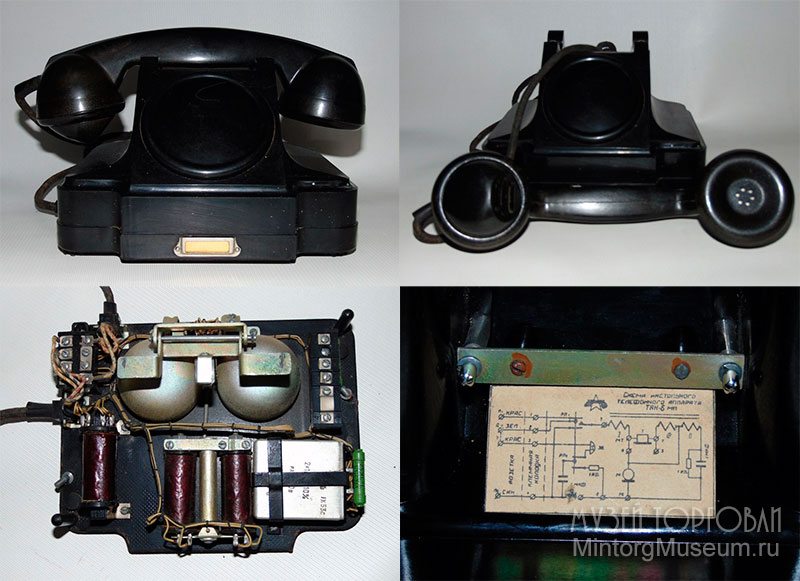

Телефонный аппарат ТАН-6 МП

ТАК-47м-АТС предназначался для включения в корабельные АТС. Монтировался в корпусе аппарата ТАН-6-МБ и комплектовался теми же узлами и элементами. Дополнительно оборудовался защелкивающимся устройством, предохраняющим микротелефонную трубку от выпадания из седловины рычажного переключателя при сотрясении или качке корабля, и имел элементы защиты от помех радиоприему, создаваемых номеронабирателем.

Телефонный аппарат ТАК-47м-АТС

Виктория-АТС предназначался для включения в телефонные станции системы АТС. Схемные и конструктивные решения в этом аппарате были более совершенны. Аппарат имел расширенный диапазон частот. Микротелефонная трубка обладала повышенной чувствительностью и обеспечивала улучшенное качество передачи и воспроизведение речи благодаря применению в ней новых более совершенных капсюлей микрофона и телефона. Корпус аппарата имел обтекаемую, более компактную форму, без острых углов и рёбер. Для лучшей сохранности номеронабирателя последний был утоплен в корпусе аппарата. Этот телефон был одним из первых, обретших новую форму корпуса, которая стала выглядеть практически так, как телефоны с дисковыми номеронабирателями выглядели всё время их выпуска. Разве что цвет этой модели был ещё традиционно чёрный.

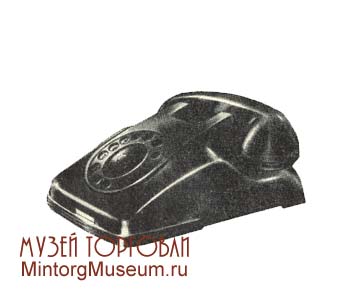

Телефонный аппарат Виктория-АТС

Виктория-ЦБ предназначался для включения в ручные телефонные станции ручною обслуживания и коммутаторные установки системы ЦБ. Конструкция была аналогична аппарату Виктория-АТС; только вместо номеронабирателя поставлена заглушка.

Настенные телефонные аппараты: ТАСт-АТС, ТАЛ-АТС. ТАСт-АТС предназначались для включения в телефонные станции системы АТС. Имели настенное оформление корпуса аппарата и защиту от помех радиоприему. Комплектовались теми же узлами и элементами, что и аппарат ТАН-6-МБ. Если вспомнить фильм "Покровские ворота", то подобный телефон (Красная заря УТА) был на стене коммунальной квартиры, где жили главные действующие лица.

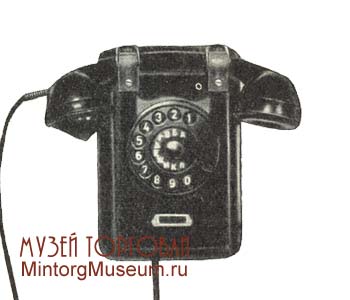

Телефонный аппарат ТАСт-АТС

TAЛ-ATC предназначался для включения в телефонные станции системы АТС и устанавливался главным образом в лифтах и подъемниках. Телефон был оборудован специальным защёлкивающимся устройством, предохраняющим микротелефонную трубку от выпадения с седловины рычажного переключателя. В остальном аналогичен ТАСт-АТС.

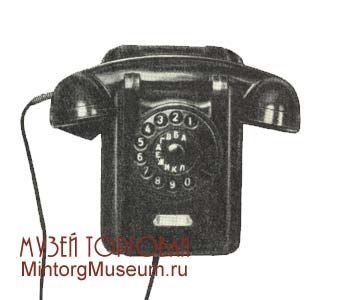

Телефонный аппарат ТАЛ-АТС

Унифицированные телефонные аппараты: ТАУ-1-МБ. Предназначались для включения в станции ручного обслуживания системы МБ или для работы самостоятельно между собой. По конструктивному и внешнему оформлению телефон был аналогичен ТАН-6-МБ, но колпак аппарата благодаря наличию индуктора типа ТАН выше, чем у аппарата ТАН-6, и имел с правой стороны отверстие для рукоятки индуктора. Телефон использовался как в настольном, так и в настенном варианте. Для перевода аппарата с настольного варианта в настенный, и наоборот, служит специальная подушка, поворачиваемая на 180°.

Телефонные аппараты специального назначения в основном выполнялись в настенном варианте и имели разное конструктивное оформление. Основные элементы и узлы в этих аппаратах использовались от аппаратов БАГТА и ТАН. Схемные решения имели некоторые отличия от аппаратов общего пользования. К телефонам специального назначения относились ТАП-50-ЦБ, ТАП-50-ММ-ЦБ, ТАС-47м-АТС, ТАШ-53-ЦБ, АМТ-АТС, РМТ-ЦБ, ВТА-ВЗГ-ЦБ, шахтный МБ, ТАМ-56-МБ.

ТАП-50-ЦБ предназначался для обслуживания наружных постов и включался в станции ручного обслуживания системы ЦБ. Для предохранения узлов и элементов телефона и микротелефонной трубки от попадания пыли и влаги телефонный аппарт был закрыт металлическим кожухом; элементы и узлы были размещены внутри кожуха под субпанелью, а микротелефонная трубка находилась на внутренней стороне открывающейся дверки аппарата. Корпус был изготовлен из листовой стали. Крышка корпуса запиралась на замок и включение микрофона происходило только при открывании дверки. Для обеспечения хорошей слышимости вызывного сигнала на расстоянии до 50 метров был предусмотрен выносной вызывной прибор «Ревун».

ТАП-50-ММ-ЦБ предназначался для обслуживания тоннельной и стрелочной связи метрополитена. По конструкции аппарат был аналогичен ТАП-50-ЦБ, но включение микрофона осуществляется с помощью кнопки и имелась возможность раздельного питания микрофона.

ТАС-47м-АТС предназначался для установки на кораблях, а также в местах, подверженных влиянию повышенной влажности и резким колебаниям температур; включался в телефонные станции системы АТС. Для обеспечения лучшей слышимости сигнала вызова был применён одночашечный звонок, чашка которого была вынесена на поверхность корпуса. Помимо акустического сигнала имелся оптический сигнал вызова в виде неоновой лампочки, размещённой на передней части аппарата. Видимость сигнала до 10 метров. Слышимость сигнала на открытой местности или в шумных условиях до 5 метров. Номеронабиратель располагался на наружной части крышки аппарата; для видимости цифр в темноте последние делались светящимися. Корпус аппарата и микротелефонная трубка были литые из силумина (сплава алюминия с кремнием и добавлением магния, марганца и цинка).

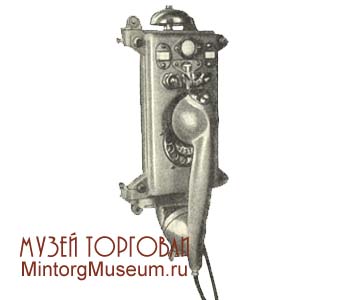

Телефонный аппарат ТАС-47м-АТС

ТАШ-53-ЦБ предназначался для установки в шахтах и рудниках, подверженных влиянию взрывоопасных газов, и включался в станции ручного обслуживания и шахтные коммутаторы системы ЦБ. По конструкции и внешнему виду этот аппарат был аналогичен ТАС-47м-АТС. Оптический сигнал и номеронабиратель отсутствовали.

АМТ-АТС (таксофон) предназначался для платных переговорных пунктов. Включался в телефонные станции системы АТС. Корпус аппарата и микротелефонная трубка были литые из силумина. Помимо основных узлов и элементов, входящих в аппараты общего пользования, таксофон имел: монетный механизм, магнит кассирования, копилку, набор контактных пружин схемы сигнализации и т. д. Вызывного сигнала-звонка телефонный аппарат не имел, но были предусмотрены клеммы для подключения в случае надобности выносного сигнала вызова.

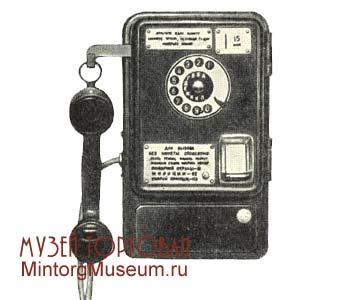

Телефонный аппарат АМТ-АТС

Ирэн Азер (красивейшая актриса СССР) в фильме "Кража"

РМТ-ЦБ предназначался для тех же целей, что и АМТ-АТС, но для включения в станции ручного обслуживания системы ЦБ. Конструктивно аппарат аналогичен аппарату АМТ-АТС, но был без номеронабирателя.

ВТА-ВЗГ-АТС предназначался для установки во взрывоопасных помещениях; включался в телефонные станции системы АТС. Микрофон и телефон раздельные, последний был выполнен в виде двух полутрубок. Корпус телефонного аппарата и телефонные полутрубки были литые из чугуна. На лицевой стороне панели телефона были вмонтированы микрофон и номеронабиратель с соответствующим уплотнением, предохраняющим попадание в камеры аппарата взрывоопасных газов. Для обеспечения лучшей слышимости сигнала вызова чашка звонка вынесена на поверхность корпуса. Слышимость сигнала на открытой местности обеспечивалась на расстоянии до 25 метров.

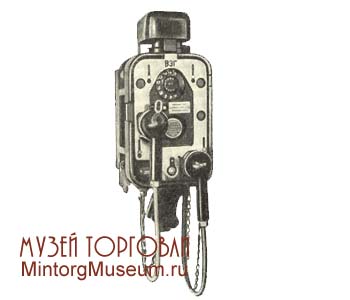

Телефонный аппарат ВТА-ВЗГ-АТС

ВТА-В3Г-ЦБ предназначался для тех же целей, что и аппарат ВТА-ВЗГ-АТС, но включался в станции и коммутаторные установки ручного обслуживания системы ЦБ с соответствующими изменениями.

Шахтный МБ предназначался для установки в шахтах и рудниках, подверженных влиянию взрывоопасных газов; включался в станции ручного обслуживания системы МБ или для работы между собой. Микрофон был отделён от телефона и смонтирован на передней панели аппарата. Последний выполнен в виде двух раковин (наушников), прикладываемых к ушам. Корпус аппарата, камера для размещения батарей питания микрофона, а также раковины телефонных трубок были литые из чугуна. В качестве источника вызова применялся индуктор типа ИМ-6. Чашка звонка сигнала вызова размещалась на поверхности корпуса аппарата. Слышимость вызывного сигнала обеспечивалась в шахтах и рудниках на расстоянии до 5 метров.

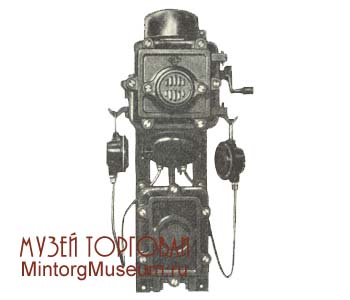

Телефонный аппарат Шахтный МБ

ТАМ-56-МБ предназначался для служебной связи по обслуживанию телефонных линий. Аппарат переносного типа, системы MB. Вместо микротелефонной трубки примялся головной телефон (наушники), а микрофон был смонтирован на верхней панели корпуса. В качестве источника вызова применялся индуктор малых габаритов типа ТАИ. Приём сигнала вызова осуществлялся на телефон. Включение микрофона осуществлялось только при открывании крышки аппарата. Корпус телефонного аппарата был изготовлен из пластмассы. Для удобства пользования аппаратом при его переноске предусмотрен х.-б. ремень.

В телефонных типов ТАП-50-ЦБ, ТАП-50-ММ-ЦБ, ТАС-47м-АТС, АМТ-АТС и РМТ-ЦБ находящиеся внутри корпуса узлы и элементы разговорного и вызывного тракта хорошо защищены от проникновения пыли и влаги, а в аппаратах типов ТАШ-53-ЦБ, ВТА-ВЗГ-АТС, ВТА-ВЗГ-ЦБ и шахтном МБ эти элементы и узлы также хорошо защищены от проникновения взрывоопасных газов, что делает их взрывобезопасными.

Все аппараты специального назначения окрашиваются серой нитроэмалью, за исключением аппарата шахтного МБ, который окрашивался нитроэмалью чёрного цвета. Как в телефонном аппарате общего пользования, так и в специальных отдельные металлические детали, которые подвержены коррозии, имеют антикоррозийное гальваническое или лакокрасочное покрытие.

Требования к качеству: детали телефонного аппарата должны быть гладкими, ровно окрашенными и не иметь потеков и матовых пятен. Царапины, трещины, щербинки не допускались. Все детали должны были быть прочно закреплены на своих местах. Техническая исправность аппарата проверяется на специально изготовленном пульте для проверки аппаратов.

Товарный знак завода, порядковый номер, тип или марка телефона, год выпуска и штамп ОТК наносились в аппаратах общего пользования на схеме аппарата, укреплённой на пластине основания, а в аппаратах специального назначения эти данные наносились на специальный шильдик, укреплённый на лицевой стороне аппарата. Эти же данные указывались и в упаковочном листе, вкладываемом внутрь телефонного аппарата.

Каждый аппарат упаковывался в картонную коробку. Коробки по 10—12 штук упаковываются в деревянный ящик, выстланный битуминизированной бумагой. На ящике делались надписи: «Верх», «Осторожно», «Не бросать», «Не кантовать». Хранились телефонные аппараты в сухих отапливаемых помещениях, не содержащих вредных паров кислот и щелочей, на полках или стеллажах.

МОСКОВСКИЙ ТЕЛЕФОН ДО ВЕЛИКОЙ ОТЕЧЕСТВЕННОЙ войны.

Управление Московской городской телефонной сети — ул. Заморёнова, 11, т. КЗ-85-08.

ПРАВИЛА ПОЛЬЗОВАНИЯ ГОРОДСКИМ ТЕЛЕФОНОМ

Установка и перестановка телефонов. Желающие установить или переставить телефон должны были подать заявление в отдел установок и перестановок соответствующего телефонного узла.

Тариф. Повременная абонементная плата (в год) для квартирных телефонов индивидуального пользования — 180 руб., для телефонов в учреждениях и квартирных телефонов коллективного пользования — 360 руб., для телефонов в производственных, торговых и других предприятиях коммерческого типа — 500 руб.

Абоненты автоматических телефонных станций, переведённые на поразговорный тариф, платили 5 руб. в месяц за каждый аппарат и, кроме того, по 5 коп. за каждый состоявшийся разговор.

Абонементная плата принималась в почтовых отделениях, в расчётных отделах районных АТС, в кассах Мосгорбанка и в сберегательных кассах (в сберегательных кассах — только путём перечисления). Абонементная плата вносилась за месяц вперед, не позже 1-го числа каждого месяца (если плата к этому сроку не внесена, с 1-го числа телефон выключался, а с 6-го числа снимался).

Справки об абонементной плате, о телефонах, выключенных за невзнос платы, о плате за междугородные и пригородные телефонные разговоры и за переданные по телефону в кредит телеграммы можно было получить лично или по телефону в расчётных отделах районных АТС.

Справки о номерах телефонов абонентов, которых нет в «Списке абонентов», можно было получить в справочной конторе по № 09 (с ручного аппарата без номера «Справочное бюро»).

Повреждение телефона. Если при неоднократных вызовах какого-либо телефона получался ответ телефонистки (или сигнал станции) «занято» или при неоднократных вызовах абонент «свободен», но не отвечает, то с заявлением о проверке, действительно ли занят данный телефон разговором, или повреждён, надо было обращаться в проверочный стол той станции, в которую включён проверяемый телефон.

В бюро ремонта № 08 (с ручного аппарата вызвать «Бюро ремонта») надо обращаться лишь тогда, когда известно, что телефон действительно повреждён.

Если Ваш телефон работает неудовлетворительно (или повреждён), надо сначала было обратиться в проверочный стол обслуживающей Вас телефонной станции, а затем уже заявить в «Бюро ремонта» № 08 (с ручного аппарата вызвать «Бюро ремонта»).

Название телефонной станции	Буква и первая цифра номера телефона
Арбатская I	Г 1
Арбатская III	Г 6
Бауманская I	Е 1
Бауманская II	Е 2
Дзержинская I	И 1
Кировская I	В 1
Кировская II	В 2
Миусская I и III	Д 1 и Д 3
Миусская II	Д 2
Таганская II и III	Ж 2 и Ж 3
Таганская IV	Ж 4
Центральная IV	К 4
Центральная V	К 5
Центральная VII	К 7
Центральная ручная	К 0, К 1, К 2 и К 3
