Посудомоечные машины

      Электропосудомойки (посудомоечные машины) предназначены для мойки и сушки столовой и кухонной посуды и столовых приборов.

     По принципу действия электропосудомойки подразделялись на лопастные, действие которых основано на интенсивной подаче воды лопастной крыльчаткой типа гребного винта, и водоструйные, в которых вода поступает в моечную камеру по трубам и распыляется через перфорационные отверстия в них. К техническим и эксплуатационным показателям посудомоек относятся продолжительность мойки посуды, мощность электродвигателя и нагревательных элементов.

     В середине пятидесятых годов выпускались: консольная с горизонтальным моечным баком, встраиваемая, консольная с вертикальным моечным баком и настольная (переносная).

     Электропосудомойка консольная с горизонтальным моечным баком и передней откидной дверкой была рассчитана на 14 глубоких столовых тарелок, 14 мелких тарелок, 14 чашек или стаканов, 14 чайных блюдец, 30 ножей, вилок и ложек.

     Посудомойка имела прямоугольный моечный бак, служащий резервуаром для воды, и выдвижные полки с проволочными корзинами для размещения посуды. Рабочим органом посудомойки являлась двухлопастная крыльчатка, приводящаяся во вращение встроенным электродвигателем. Электропосудомойка имела систему автоматики, состоящую из программного таймера, тепловых реле, автоматически приготовляющих воду определенной температуры для различных процессов мойки (мойка до +60°; полоскание до 80°), и электромагнитных реле, регулирующих доступ воды в моечную камеру, а также насос для откачки воды из моечного бака, и трубчатый герметический электронагревательный элемент. В комплект электропосудомойки входил шланг для подключения посудомойки к водопроводной сети и канализации. Спускной шланг подключался к канализационной сети через электромусородробилку, которая устанавливалась под кухонной моечной раковиной. Электропосудомойка имела блокировку, препятствующую пуску электродвигателя при незакрытой дверце. При работе посудомойки вода сильными струями, создаваемыми крыльчаткой, вращаемой электродвигателем со скоростью 1400—1450 об/мин, подавалась в моечную камеру на посуду, уложенную в специальные проволочные корзинки. После мойки посуда сушилась потоком воздуха, нагретым нагревательным элементом и подаваемым в освобожденную от воды камеру той же крыльчаткой. Программный таймер обеспечивал следующую автоматическую работу электропосудомойки после загрузки камеры и закрытия дверки: включение электродвигателя; наполнение моечной камеры водой (температура 80°); споласкивание посуды (1½/2 мин); спуск воды в канализацию; наполнение камеры водой для мойки (температура 60°); мойку посуды (7 мин.; во время мойки происходило автоматическое добавление моющих и дезинфицирующих средств); спуск воды в канализацию; двойное полоскание посуды (по 3 минуты); спуск воды в канализацию; включение нагревательного элемента; сушку посуды (в течение 25 минут); выключение электродвигателя. Общая продолжительность цикла мойки и сушки посуды 43 минуты. Расход воды на один цикл до 35 л. Электродвигатель электропосудомойки асинхронный, на одно номинальное напряжение 127 или 220 в переменного тока; имеет номинальную мощность 185 вт и число оборотов ротора 1450 в минуту. Нагревательный элемент для сушки посуды имел номинальную мощность 1000—1500 вт. Габаритные размеры электропосудомойки (в мм): 650 х 910 х 650; вес около 100 кг.

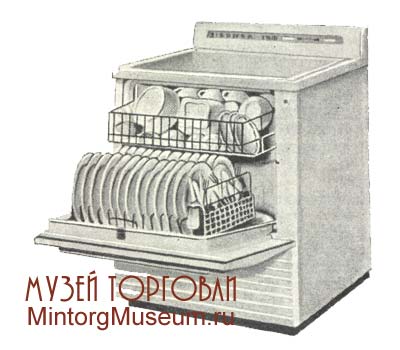

Электропосудомойка с горизонтально расположенным моечным баком

     Электропосудомойка встраиваемая имела аналогичное электропосудомойке консольной устройство и отличается от описанной выше отсутствием наружного кожуха. Предназначалась для встраивания в мойку.

     Электропосудомойка консольная с вертикальным моечным баком и верхней откидной крышкой имела вертикальный цилиндрический бак, куда вставлялись проволочные корзины с уложенной посудой и столовыми приборами. Выпускались только невстраиваемые, консольные. Устройство и принцип действия их аналогичны описанным выше. Габаритные размеры встраиваемой электропосудомойки (в мм): 910 х 650 х 650; вес до 60 кг.

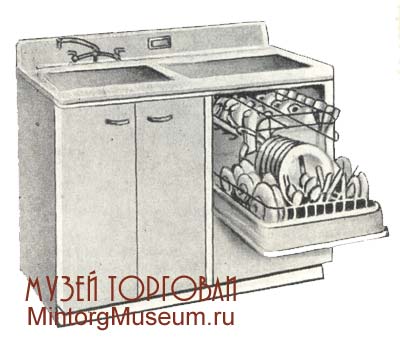

Электропосудомойка, встроенная в мойку

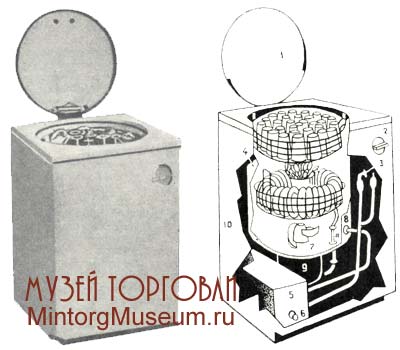

Электропосудомойка с вертикальным моечным баком

1 — крышка; 2 — ручка таймера; 3 — место присоединения шланга от водопроводной сети; 4 — бак моечный; 5 — бачок для подогрева воды; 6 — нагревательный элемент; 7 — крыльчатка электродвигателя; 8 — входное и выходное отверстие для воды; 9 — труба подачи воды в моечный бак; 10 — корпус; 11 — электродвигатель

     Электропосудомайка настольная (переносная) имела небольшие габариты и вес.

     Ёмкость электропосудомойки: 6 глубоких тарелок, 6 мелких тарелок, 6 чашек или стаканов, 6 блюдец и 14 ножей, вилок или ложек. Внутри моечной камеры посудомойки имелось четыре перфорированные трубы, по которым в камеру с помощью центробежного насоса подавалась вода. Проволочная корзинка с загруженной посудой вращалась в моечной камере под струями воды со скоростью 6 об/мин. Вращение корзинки осуществлялось электродвигателем номинальной мощностью 75 вт, с числом оборотов ротора 1450 в минуту через редуктор. Электропосудомойка комплектовалась резиновым шлангом для подключения к источникам снабжения горячей и холодной водой. Спуск воды осуществлялся самотёком. Электропосудомойка имела блокировку, препятствующую пуску электродвигателя при незакрытой дверце моечной камеры. Сушка посуды после спуска воды осуществлялась нагретым от горячих стенок моечной камеры (корпуса) тёплым воздухом, подаваемым в камеру тем же насосом через перфорированные трубы. Габаритные размеры электропосудомойки настольной (в мм): выс. 500, диаметр 540; вес около 17 кг. Электропосудомойки выпускались по ТУ на одно номинальное напряжение 127 или 220 в. Они должны были  соответствовать требованиям ГОСТ 183—55 (в части электродвигателей) и ГОСТ 303—56 (в части нагревательных элементов). Сварные швы моечной камеры и корзинок для посуды не должны были иметь заусенцев и острых кромок; уплотнения в сопряжениях между деталями моечного бака с электродвигателем, корпусом и крышкой должны были быть водонепроницаемы; лакокрасочные и защитно-декоративные покрытия деталей посудомойки — должны были иметь прочное сцепление. Маркировка с указанием номинального напряжения электродвигателя и нагревательного элемента в в, номинальной мощности электродвигателя и нагревательного элемента в вт, заводского порядкового номера электропосудомойки настольной и года выпуска наносились на специальной табличке, укрепляемой на корпусе электропосудомойки. Электропосудомойка обёртывалась водонепроницаемой бумагой и упаковывавалась в решётчатые ящики. Хранение — как у электротоваров.
