     Часы — прибор для измерения времени, показывающий текущее время в определенных отрезках (секундах, минутах, часах и т. п.).

      По принципу действия Часы подразделяются на атомные, кварцевые, механические, песочные, солнечные, электрические.

      Основными показателями часов являются точность хода и продолжительность действия.

      Точность хода определяется изменением показаний часов по сравнению с эталоном (образцовыми часами) при температуре 20 ±5° за определённый отрезок времени. Точность хода в среднем колеблется в пределах: для часов механических балансовых от ±10 секунд до ±120 секунд в сутки, маятниковых бытовых до ±30 секунд в неделю и электрических до ±5—10 секунд в сутки.



      Часы механические. Принцип работы часового механизма механических часов состоит в колебательном движении регулятора, который затрачивает на каждое движение строго определённый промежуток времени. Длительность колебательных движений регулятора суммируется счётным механизмом, указывающим процесс накопления числа колебаний стрелками, движущимися по циферблату.

      Часы механические по типу регулятора подразделяются на балансовые и маятниковые.















Механические часы








Часы механические балансовые



     Часы механические балансовые имеют регулятор в виде строго уравновешенного колеса и тонкой спиральной пружинки (т. н. волоска). Особенностью механических балансовых часов является их способность безотказно работать в любом положении при относительной точности хода.


      Часы состоят из двигателя, зубчатой передачи, спускового механизма, регулятора (баланса) с волоском, заводного, переводного и стрелочного механизма, а в некоторых марках механических часов — из ряда дополнительных устройств. К деталям внешнего оформления механических часов относятся корпус, циферблат и стрелки.


      Двигателем в балансовых механических часах служит пружина спиральная S-образной формы, из углеродистой или нержавеющей стали. Пружина может быть открытой или закрытой (помещённой в барабан). Закрытая пружина применяется во всех карманных и наручных часах, а также в лучших образцах настенных и настольных. Закрытые пружины имеют более высокий коэффициент полезного действия, лучше сохраняют смазку и предохраняют пружину от попадания пыли и грязи. Заводка механических часов производится закручиванием пружины с помощью вращающего вал заводного механизма. Система зубчатых колёс передает движение от пружины к стрелкам и балансу. Зубчатая передача рассчитана так, чтобы стрелки двигались с различной скоростью и могли показывать текущее время в секундах, минутах, часах или более продолжительных отрезках времени.

     Опоры (камни) наиболее ответственных осей зубчатой передачи, спускового механизма и баланса для уменьшения трения и износа деталей и тем самым обеспечения лучшей регулировки, долговечности часов и стабиль ности их хода изготовляются из синтетического рубина и число их в механических балансовых часах СССР колебалось в пределах от 4 до 22 и более.

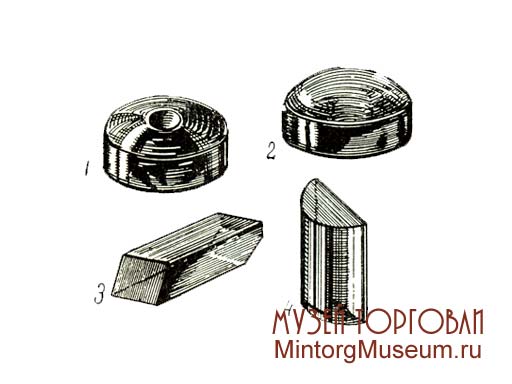

Часовые камни



Часовые камни: 1 - сквозной; 2 - накладной; 3 - палета; 4 - эллипс




     Количество камней является одним из показателей качества механических балансовых часов.


     Приводим примерное размещение камней в балансовых часах на 15 камнях:

2 накладных Ось баланса
2 сквозных Ось баланса
2 сквозных Ось анкерной вилки
1 эллипс  Ролик баланса
2 палеты  Анкерная вилка
2 сквозных Ось анкерного колеса
2 сквозных Ось секундного колеса
2 сквозных Ось промежуточного колеса



     Кроме того, камни могут ставиться для оси центрального колеса (1—2 сквозных), для оси анкерного колеса (2 накладных), для оси центральной секундной стрелки и для осей различных дополнительных устройств. В часах с меньшим количеством камней расположение последних может быть различным, в основном в узлах баланса и анкерной вилки.

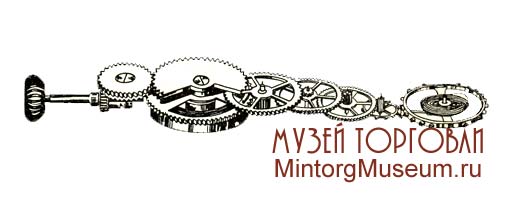

Кинематическая схема механизма карманных часов






     Система зубчатых колес связана с анкерным колесом, которое через анкерную вилку передает импульсы балансу. Анкерное колесо, анкерная вилка и баланс составляют спусковой механизм, назначение которого состоит в том, чтобы периодически сообщать балансу импульсы и преобразовывать свободное вращательное движение колес в равномерно-прерывистое. В  часах Советского Союза спуск делался свободным. При свободном анкерном спуске регулятор свободно совершает свои колебания, лишь на миг приходя в соприкосновение с анкерной вилкой. Анкерная вилка может быть с палетами из синтетического рубина или стальными штифтами и в зависимости от них спуск может называться палетным или штифтовым. Палетный спуск более надёжен и безотказен в работе, имеет меньшие потери энергии и подвергается ничтожному износу.

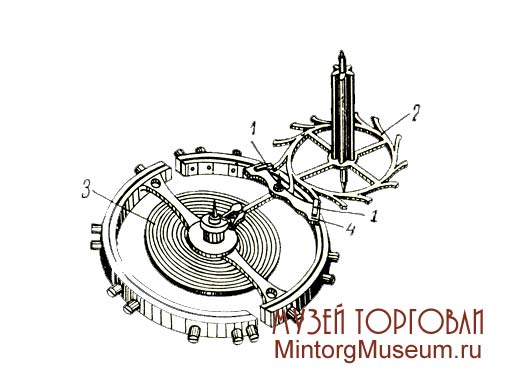

Анкерный палетный ход



Анкерный палетный ход: 1 - палеты; 2 - анкерное колесо; 3 - баланс; 4 анкерная вилка





      Баланс с волоском регулирует прерывистое, строго равномерное, движение зубчатой передачи и связанных с нею стрелок и в значительной степени обеспечивает среднесуточную точность и стабильность хода часов. Волоски обычно изготовлялись из железоникелевого сплава и обладают повышенной жёсткостью, высокими компенсационными качествами и практически не меняют своих упругих свойств при изменении температуры воздуха. Чаще всего в карманных и наручных часах применялись волоски с так мназываемой концевой кривой (брегетом). Наличие волоска-брегета обеспечивает большую точность хода часов.

      Для регулировки хода часов баланс имеет специальное устройство (градусник), при помощи которого можно увеличить или уменьшить длину рабочей части волоска и тем самым ускорить или замедлить ход часов. На мосту баланса ставились отметки или буквенное обозначение «—» или «у» (убавить ход) и «+» или «п» (прибавить ход).

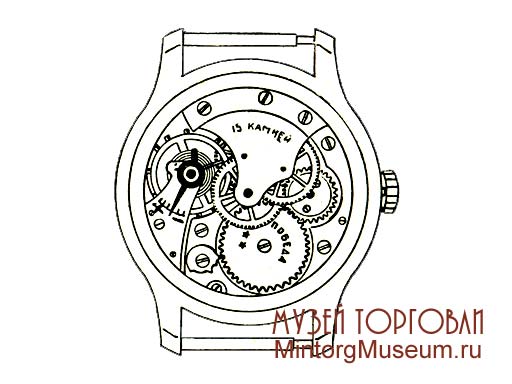

Механизм часов наручных "Победа"





      Для того чтобы действие пружины было стабильным и заметно не ослабевало к концу срока действия заводки часов, полная заводка часов рассчитана на срок действия несколько больший, чем нормативная периодичность заводки. Так, периодичность заводки часов может быть суточной, недельной, декадной, двухнедельной и т. п., а срок действия часов от одной полной заводки соответственно предусматривается не менее 26, 180, 200, 260 и 360 часов. Для поддерживания длительности действия часов от одной полной заводки, а следовательно, для более равномерного их хода некоторые марки наручных часов выпускались с механизмом подзавода пружины при помощи неуравновешенного груза. Для поддержания равномерности хода необходимо заводить часы в одно и то же время.

     Одним из основных показателей качества часов является точность хода. Точность хода определяется изменением показаний проверяемых часов с образцовыми часами при одной и той же температуре. Точность хода в балансовых механических часов может быть нормальной, прецизионной и хронометровой. Механические балансовые часы с нормальной точностью допускают отклонение суточного хода до ±120 секунд; прецизионные (точные; с фр. precision — точность) — до ±30 секунд и хронометровые (особо точные; с греч. chronos — время и metreo — измеряю) — до ±10 секунд.Точность хода механических балансовых часов зависит от длительности действия часов от одной полной заводки, от наличия концевой кривой волоска (брегета), наличия открытой или закрытой пружины, а также её типа, вида спускового механизма (палетного или штифтового), точности регулировки, наличия камней, а также условий эксплуатации.




     Дополнительными устройствами в механических балансовых наручных часах являются антимагнитные свойства, влагонепроницаемость корпуса, календарные, секундомерные и сигнальные устройства, автоматический подзавод, противоударные и тормозные устройства.

      Антимагнитные свойства создавались экранированием корпуса (изготовлением его из пермалоя или муметалла), применением волоска из сплава ниварокс, анкерной вилки и колеса, а также стрелок и некоторых других деталей из ненамагничивающихся материалов, например латуни.
      Такие часы могут безотказно и точно работать в постоянном магнитном поле при его индукции до 1000 гаусс, после чего нарушается точность хода и безотказность действия. Обычные часы намагничиваются уже при 30—40 гауссах.

      Влагонепроницаемость корпуса наручных часов обеспечивается винтовой посадкой крышки на специальном уплотнении (прокладке из полихлорвинила или других материалов) и уплотнительной прокладкой вокруг заводного валика.

      Календарное устройство позволяет показывать числа, названия дней и месяцев, фазы луны и некоторые другие сведения. Перемещение показателей производится специальным механизмом, состоящим из дополнительных пар зубчатых колес, связанных с зубчатой передачей.

      Секундомерное устройство состоит из дополнительных пар зубчатых колес, рычагов управления и стрелок и позволяет использовать часы как секундомер, т. е. вести хронометраж. Могут быть с одной или двумя стрелками и счётчиком замеренного времени. Имеют кнопки пуска, остановки и возврата к нулю секундомерных стрелок.

      Сигнальное устройство позволяет давать звуковой сигнал в заранее намеченное время и по принципу действия напоминает обычный будильник. Сигнал производится под действием особой пружины ударами молоточка по штифту, установленному на мембране, расположенной между механизмом и крышкой часов, или непосредственно на самой крышке часов.

      Подзавод автоматический осуществляется расположенным под крышкой часов неуравновешенным грузом и специальным механизмом во время их эксплуатации на руке. В неподвижном состоянии часы не подзаводятся. Часы с автоматическим подзаводом отличаются лучшими ходовыми качествами из-за большей стабильности крутящего момента их пружины.

      Противоударное устройство позволяет при падении или ударе часов сохранять от поломки тонкие цапфы оси баланса и хрупкие камни узла баланса и обеспечить беспрерывность точной работы часов при их резком сотрясении. Это достигается применением упругих амортизирующих опор, позволяющих оси баланса радиально и вертикально смещаться и упираться в неподвижные части часов не тонкими цапфами, а более толстыми и прочными частями.

      Тормозное устройство даёт возможность остановить часы и тем самым установить точное время, когда показания часовой, минутной и секундной стрелок будут полностью совпадать. Остановка часов достигается оттягиванием заводной головки в положение для перевода стрелок.

       Для слепых выпускались карманные и наручные часы, которые вместо ободка со стеклом имеют откидывающуюся при нажатии металлическую крышку, а на циферблате возле цифр часовой шкалы стоят выпуклые точки, которые позволяют слепому на ощупь по положению стрелок и точек определить время.




      Часы механические балансовые бывают карманные, наручные, настенные и настольные (каминные).


      Часы механические балансовые карманные обычно имеют стальной хромированный корпус, круглый, открытый, с застеклённым циферблатом (органическим стеклом) и нижней крышкой на защелке.
Размеры корпуса в пределах от 40 до 50 мм по диаметру. Циферблат металлический, покрыт белой или светлой эмалью других цветов, цифры печатные или накладные, стрелки чернёные. По точности суточного хода выпускались следующих групп.

       Хронометровые с точностью хода ±10 секунд и продолжительностью действия от одной полной заводки 42—60 часов.

      Прецизионные с точностью хода ±15 секунд и продолжительностью действия от одной полной заводки 36 часов.



      Нормальные с точностью хода ±30 секунд. Выпускались в начале шестидесятых годв в следующем ассортименте:


«Искра» — на 17 камнях, продолжительность действия от одной полной заводки 32 часа, с боковой секундной стрелкой;

«Луч» — на 18 камнях, продолжительность действия от одной полной заводки 32 часа, с боковой секундной стрелкой;

«Молния» — на 15 камнях, в остальном такие же, как и «Искра».

      Нормальные с точностью хода ±45 сек. Выпускались в следующем ассортименте:

28-ЧК — на 19 камнях, с секундомерным устройством, продолжительность действия от одной полной заводки не менее 32 часов, с боковой секундной стрелкой;

«Златоустовские» (К-43) — на 15 камнях, продолжительность действия от одной полной заводки не менее 30 часов, с боковой секундной стрелкой.

      Нормальные с точностью ±60 сек. Выпускались в следующем ассортименте:


77-ЧК — на 15 камнях, продолжительность действия от одной полной заводки не менее 32 часов, без секундной стрелки. Передняя крышка также открывается на защёлке. Возле цифр стоят выпуклые точки. Предназначены для слепых.

      Часы механические балансовые наручные бывают женские и мужские.


      Женские часы отличаются от мужских размерами и отделкой корпусов. Корпуса часов наручных бывают круглые, овальные, продолговатые, квадратные, фасонные и т. п. Крепление ушек для ремня также самой различной формы. Нижняя крышка часов может быть на защёлке или иметь байонетный или винтовой затвор. Корпуса изготовлялись из алюминия, нейзильбера, нержавеющей стали и золота (583-й пробы). Алюминиевые корпуса могут анодироваться под цвет золота, а из нейзильбера никелироваться, золотиться и хромироваться. Размеры корпусов женских от 16,5 до 28,5 мм по диаметру, мужских от 26,6 до 36,2 мм. Размер (калибр) и форма механизма часов определяют минимальный размер корпуса. Некоторые наручные женские часы выпускались с корпусами, вмонтированными в браслет для их ношения. Механизм часов различных марок и заводов может иметь ряд конструктивных особенностей, не отражающихся на потребительских параметрах качества часов. Цвет и отделка циферблата и стрелок самые различные. Оцифровка полная, четная или частичная, цифры печатные или рельефные.

      Продолжительность действия часов от одной полной заводки не менее 34 часов. («Волна» — 42 часа, «Восток» — 46 часов.). При одинаковых показателях часы могут различаться между собой размерами и формами корпуса, отделкой корпуса и циферблата, оцифровкой, стрелками и т. п.


      Часы механические балансовые наручные женские выпускались с точностью хода ±45, ±60 и ±90 секунд.

      Часы, с точностью хода ±45 сек. выпускались в следующем ассортименте:

«Звезда» — на 15 камнях, с боковой секундной стрелкой;

«Сура» — на 15 камнях, с центральной секундной стрелкой и противоударным устройством.

      Часы с точностью хода ±60 секунд выпускались в следующем ассортименте:

«Аврора» — на 15 камнях, с центральной секундной стрелкой и противоударным устройством;

«Весна» — на 17 камнях, с центральной секундной стрелкой и противоударным устройством;

«Комета» — на 16 камнях, с боковой секундной стрелкой.

      Часы с точностью хода ±90 сек. выпускались в следующем ассортименте:

«Волга» — на 16 камнях, без секундной стрелки;

«Заря» — на 16 камнях, без секундной стрелки;

«Эра» — на 17 камнях, без секундной стрелки.


     Часы механические балансовые наручные мужские выпускались с прецизионной и нормальной точностью ±30 и ±45 секунд.

      Часы с прецизионной точностью хода выпускались в следующем ассортименте:

«Восток» — на 22 камнях, в пылевлагонепроницаемом корпусе, с центральной секундной стрелкой.

      Часы с нормальной точностью хода ±30 секунд выпускались в следующем ассортименте:

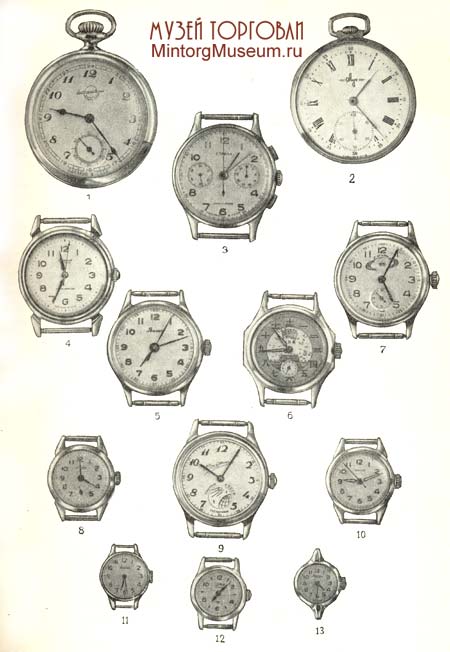

Часы механические карманные и наручные





Часы механические карманные и наручные: 1 — карманные К-43 («Златоустовские»); 2 — карманные «Луч»; 3 - наручные мужские «Стрела» (с секундомером); 4 - наручные мужские «Родина»; 5 - наручные мужские «Волга»; 6 - наручные мужские «Дружба»; 7 - наручные мужские «Сатурн» (с календарным устройством); 8 - наручные женские «Комета»; 9 - наручные мужские «Спутник»; 10 - наручные женские «Весна»; 11 - наручные женские «Волга»; 12 - наручные женские «Эра»; 13 - наручные женские «Волга»

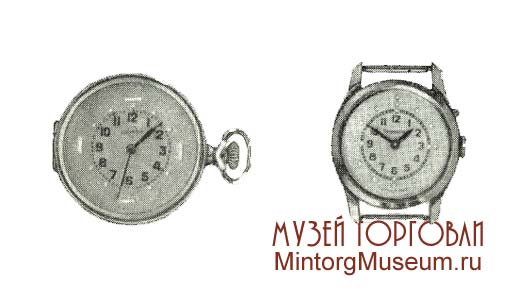

Часы для слепых





Часы для слепых: 1 - карманные часы "77-ЧК"; 2 - наручные часы "Петродворец"







Часы "Челябинск"



На удивление хорошие часы. Именно эти за всё время существования не разу не ломались.





Наручные часы "Cornavin", СССР



"Cornavin" 27 jewels, automatic, shockproof stainless steel, back waterprotected, USSR





Наручные часы "Cornavin", СССР







Наручные часы "Cornavin", СССР
